ブルーイノベーション、栃木県野木町の下水道重点調査、ドローンによる点検で工期3日短縮に成功

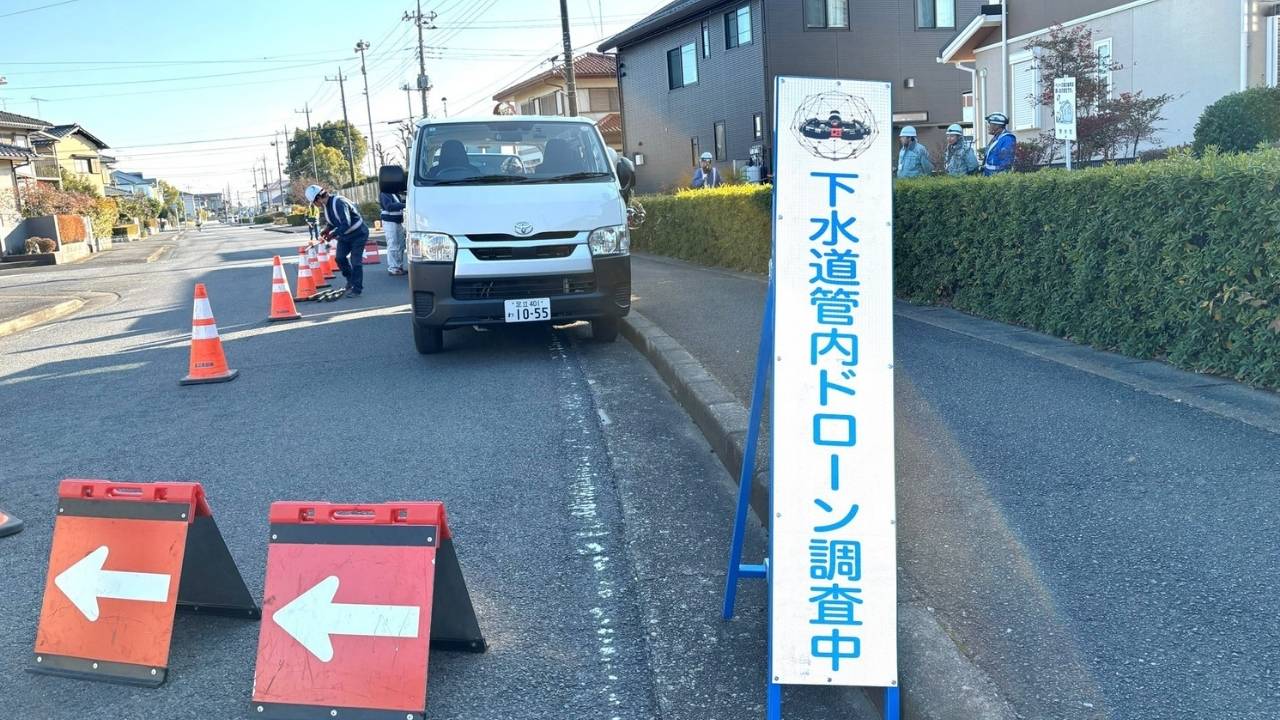

ブルーイノベーション株式会社は、栃木県野木町において、元請企業である渡辺建設株式会社と連携し、屋内点検用ドローン「ELIOS 3」を活用した下水道管路の調査・点検を実施した。

本調査では、国が定める「下水道管路の全国特別重点調査」に基づき、施工から30年以上が経過した管路約3kmを点検した 。その結果、従来の人力調査では約5日間を要する工程を2日間で完了し、3日間の工期短縮を実現した 。作業員が管内に入ることなく地上の安全な場所から操縦することで、酸欠や有毒ガスのリスクを排除し、交通規制時間の削減にも大きく貢献している。

背景：老朽化が進む下水道管路と「全国特別重点調査」

今回の調査は、埼玉県八潮市で発生した道路陥没事故から約1年が経過する中、国土交通省が進める「下水道管路の全国特別重点調査」の基準に基づき、老朽化が進む下水道管路の状態を安全かつ効率的に把握することを目的に実施された。

野木町が管理する下水道は、汚水管が約108km、雨水管が約5kmにおよぶ。最も古い区間では施工から50年以上が経過しており、老朽化対策が急務となっている。調査を怠り劣化を見逃せば、道路陥没などの重大事故につながる恐れがあるため、同町ではドローン点検を有効な調査手法の一つとして高く評価している。

成果：工期6割削減と「点検品質の標準化」への貢献

本調査では、施工後30年以上が経過した管径2m以上の下水道管路を対象に実施された。
人力で管内調査を行う場合、作業量は概ね600m／日程度で、対象区間の調査には約5日間を要する。一方、今回のELIOS 3を用いた調査では、同区間を2日間で完了することができ、3日間の工期短縮につながった。

また、管内での人力作業を不要としたことで、以下の効果も確認されている。

さらに、人力作業では作業者の熟練度によって差が生じやすい一方、ELIOS 3による映像データを用いることで、点検品質の標準化にも寄与している。

野木町 産業建設部 上下水道課　岡田氏のコメント

今後の展望

今回使用した屋内点検用ドローン「ELIOS 3」は、暗く狭く、GPSが届かない下水道管路内でも安定して飛行できる点が特長である。管内をムラなく撮影し、「どこに、どの程度の損傷があるのか」を位置情報付きの3Dデータとして客観的に記録できる。
さらに、損傷の位置情報だけでなく、管路のゆがみやたるみといった形状の変化も3Dデータで確認でき、平面的な映像だけでは把握しにくい変状の把握が可能である。

ブルーイノベーションでは現在、こうした映像・3Dデータを活用し、AIによってひび割れなどの変状を自動で検知する取り組みを進めている。
本件は、同社が注力するインフラ点検分野における自治体案件の拡大を象徴する事例の一つである。国が進める「下水道管路の全国特別重点調査」を背景に、老朽化インフラの点検実態は今後も継続的に発生することが見込まれる。

同社は、ドローンによる安全性・効率性・品質の標準化を強みとし、同様の条件を持つ他自治体や関連事業者への横展開を進めていくという。

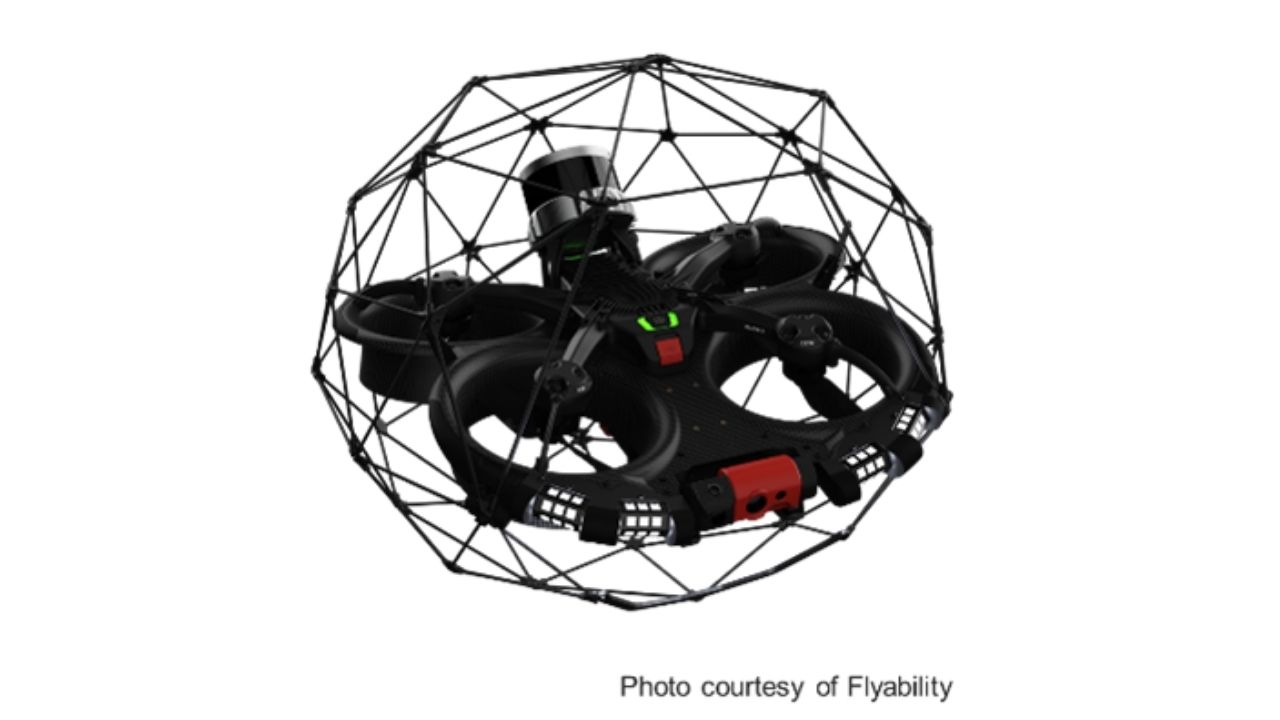

ELIOS 3について

ELIOS 3は、 Flyability SA（以下：Flyability社）が開発した非GNSS環境下の屋内空間などの飛行特性に優れた屋内用ドローンELIOSシリーズの最新機種である。世界初の3Dマッピング用LiDARセンサーを搭載。点検・施設情報をリアルタイムで3Dデータ化し、位置特定が可能である。また、最新のSLAM技術により操作性・安定性も大幅に向上し、操縦者の負担軽減と飛行時間の短縮を実現している。

ブルーイノベーションは2018年に日本おける独占販売契約を Flyability社と締結し、ELIOS シリーズを活用した屋内点検ソリューションの提供を開始した。ブルーイノベーションは、2024年現在、我が国ではプラントや発電所、下水道などを中心に300ヶ所を超える現場でELIOS シリーズの導入実績があり、わが国では屋内点検のDXソリューションのパイオニアとしてリードしてきた。
